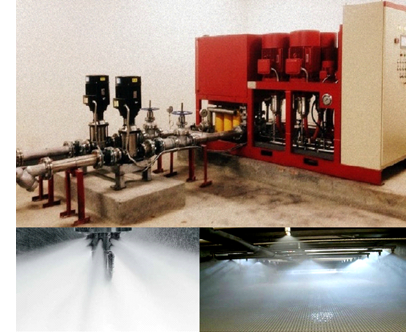

高压细水雾灭火系统  High pressure water mist extinguishing system

高压细水雾灭火系统的灭火机理

高压细水雾灭火系统特点

● 安全环保--以水为灭火剂的物理灭火，对环境、保护对象、保护区人员均无损害和污染。

● 高效灭火--冷却速度比一般喷淋系统快100倍。高压细水雾还具有穿透性，可以解决全淹没和遮挡的问题，还可以防止火灾的复燃。

● 净化作用--能净化烟雾和废气，有利于人员安全疏散和消防人员的灭火救援工作。

● 屏蔽辐射热--对热辐射有很好的屏蔽作用，达到防止火灾蔓延、迅速控制火势的效果。

● 水渍损失小--用水量仅为水喷淋系统的1-5%,避免了大量的排水对设备的损坏和对环境的二次污染。

● 电绝缘性好--可有效扑救带电设备火灾。

● 可靠性高--系统安装完成后可对系统进行模拟检验，以增加系统动作的可靠性。

● 系统寿命长--所用泵组、阀门和管件均采用耐腐蚀材料，系统寿命可长达30（60）年。

● 配制灵活--可局部使用，保护独立的设施或设施的某一部分；作为全淹没系统，保护整个空间。

● 安装简便--相对于传统的灭火系统而言，管道管径小，仅为10-32mm,使安装费用相应降低。

● 维护方便--仅以水为灭火剂，在备用状态下为常压，日常维护工作量和费用大大降低。

高压细水雾灭火系统适用范围

高压单流体细水雾灭火系统适用于扑救A类、B类、C类和电气类火灾。由于它先进的灭火机理，其使用基本不受场所的限制，在陆地、海洋、空间均可应用。尤其是对高危险场合的局部保护和对密闭空间的保护特别有效。如：石化行业、军事装备、煤炭行业、医药、食品加工行业、古建筑、档案馆、商业民用建筑、地铁、隧道、大型交通车辆、水面船舶、航空航天、电力、电子行业、消防队和森警等。

高压细水雾灭火系统原理图

主要组件：细水雾灭火系统设备包含（高压）细水雾泵组、高压球阀（检修阀）、无缝不锈钢管道、分区控制阀（区域阀组）、细水雾喷头（开式喷头、闭式喷头）、高压喷枪箱、移动式灭火设备等。

高压主泵

技术参数： PAH80系列高压泵，泵体材质采用优质不锈钢316L材质，单泵的额定输出流量为112L/min，额定工作压力16MPa，最大工作压力22MPa。该泵以水本身作为摩擦部件的润滑介质，无需添加润滑油。整套泵组的输出流量见下表：

分区控制阀：见如下实物照片

技术参数：该电动截止阀采用优质316L不锈钢材质制作而成，主要应用于高压细水雾灭火分区控制阀组箱中。该阀的额定工作压力为16MPa，工作温度为4~60℃，工作介质是水，工作电压为AC220V/DC24V。详细规格及型号请参考下表：

喷头（开式、闭式）、喷嘴

细水雾开式喷头	细水雾闭式喷头

技术参数：高压细水雾喷头是多个雾化喷嘴（见上图）按照一定的布置方式安装于喷头体上而成，按照作用方式可分为开式喷头和闭式喷头两种形式。

高压细水雾开式喷头性能参数表

高压细水雾闭式喷头性能参数表

高压细水雾消火栓

技术参数：消火栓箱中含有卷盘，30M高压软管，喷枪，压力表，高压球阀等。型号K=3.2，额定流量为32L/min，额定工作压力10MPa，喷雾有效距离6M。
